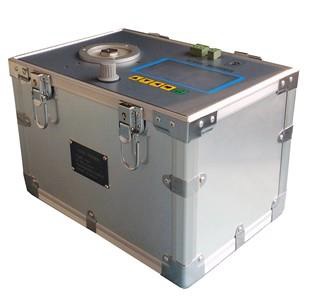

一、簡介 BVM-9282振動校準臺可校準多種類型的振動傳感器,如壓電式加速度傳感器、磁電式速度傳感器及電渦流式傳感器,也可對由上述傳感器所組成的各種振動測試臺表、振動監測系統及數據采集系統進行校準。該校驗臺內部除了可以產生20、40、80、160、200、400Hz等六種常用頻率的標準正弦信號外,還可以數字調節此范圍內的任意頻率,輸出所輸出的加速度、速度及位移三種振動的幅值可通過電位器改變,并由數字顯示。可垂直、水平兩個方向使用,以校準垂直/水平傳感器。 BVM-9282振動校驗臺集正弦信號發生器、功率放大器、標準傳感器和振動于一身,精度高、操作簡單、使用方便等特點,可在現場和實驗室使用。BVM-9282振動校驗臺是我們推出的具有國際領先水平的便攜式設備,特別適合于工業現場的振動校驗,是企業標準室的振動標準配置最佳之選。 二、主要技術指標 1.電源輸入:220V,50Hz,最大功耗 80W 2.頻率:常用 20 、40 、80 、160、200Hz 等 頻率精度: ±0.01。 以及在 20-400Hz以內的任意給定頻率。 (標準配置20-400Hz,其他定制) 3.單位:加速度: m/s2 (PK 峰值 ) 速度: mm/s (RMS有效值 ) 位移: um (PK-PK峰峰值 ) 4.振幅精度: 通用型在20-200Hz 內 加速度:20Hz ~200Hz ± 3 %。 速 度: 20Hz ~200Hz ± 3 %。 位 移: 20Hz ~200Hz ± 3 %。 5.系統精度: 最大加速70m/s2-PK;最大速度:150mm/s-R;最大位移:2.2mm 加速度:±0.3m/s2; 速 度:±0.3mm/s;位 移: ±3um 信號輸入:交 流:0~1V(RMS) 精度 : ±10mV; 6.傳感器輸入:最大交流信號 <1.2V(RMS), 0到-24V 偏置電壓。 a. 交流測量精度: ± 10mV。 測量信號頻響: 1H z-1KHz。 b. 電渦流負偏置電壓測量精度: ± 0.10V。 7.數控信號源輸出:最大數控交流信號10.0V-PPK, 輸出精度 ±0.04V。 最大數控頻率范圍 1-200Hz,輸出頻率精度 ±0.2。輸出阻抗<150歐姆。 8.正負電源輸出:可以為傳感器和變送器提供電源。 -24V ,最大供電 40mA。適用為負電源的電渦流傳感器供電。 +24V,最大供電 40mA。適合為各類24V 輸入的變送器供電。 9.顯示 :采用 240*128液晶屏顯示。 10 .通信波特率: 9600bps 可以通過上位機完成傳感器的校驗和報表打印及存儲操作,可以和振動臺進行實時通訊操作。 11 .環境參數: 工作溫度: 0~50 ℃; 存儲溫度: -25 ~70 ℃ 體積:長 300mm×180mm×250mm 12 .重量:約 8Kg |
