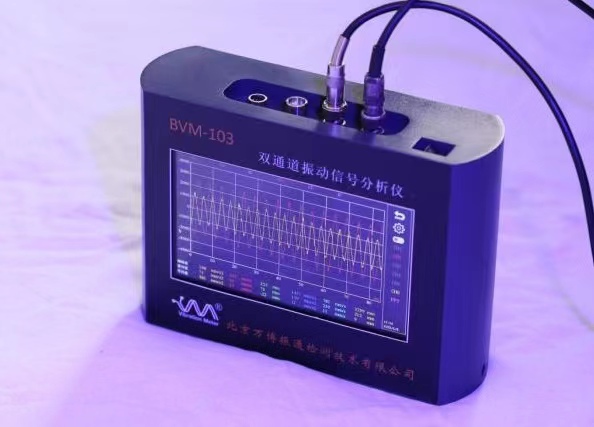

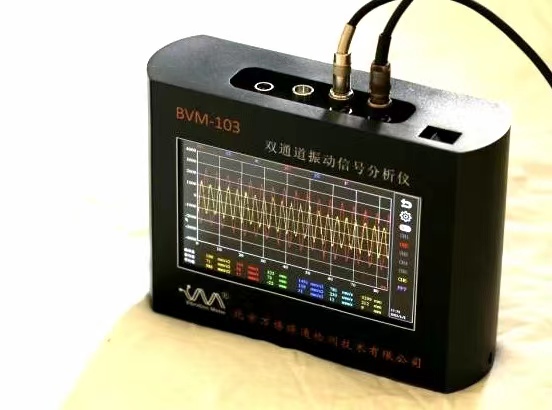

BVM-103
高端智能振動信號分析儀
1.CPU:32位ARM。
CPU采用32位ARM芯片STM32H743,主頻高達400Mhz。
2.顯示與操作
顯示屏為7英寸TFT真彩色電容觸摸屏,所有操作均通過觸摸屏進行,操作直觀方便。
3.傳感器接口:4個通道輸入2+1+1 同步采樣
傳感器接口包括2個振動傳感器通道,一個轉速傳感器通道,一個紅外測溫傳感器通道。
4、輸入傳感器類型:振動傳感器通道可接入ICP型傳感器和各種電壓型傳感器,包括加速度傳感器、速度傳感器和位移傳感器、渦流傳感器、噪聲傳感器以及各種電壓類型的傳感器。
5.波形分析功能
儀器動態顯示波形。
顯示的數量與接入振動傳感器的類型一致。
以一個振動傳感器接口為例:當接入振動加速度傳感器時,可以得到加速度波形、速度波形和位移波形;當接入振動速度傳感器時,可以得到速度波形和位移波形;當接入振動位移傳感器時,可以得到位移波形。
6、參數配置:
1)、采樣頻率:0-3MHz。 分析頻率:≥1MHz
2)、內存:8G
3)、采樣點數: 512、1024、4096、8192、16384可調
4)、頻譜分析:200、500、1000、2000、5000、10K、20K、50K…可調
5)、分析特征包括:峰峰值、有效值、線性平均值、指數平均、最大值、瞬時值等。
6)、信噪比:≥110dB
7)、分辨率:≤0.05
8)、函數窗:矩形、海寧、平頂、漢寧、力窗、指數窗…等。
9)、測量范圍和允許誤差:
a) 振動位移(峰峰值): (1~10000)μm , ±1%
b) 振動速度(真有效值): (0.2~299.9)mm/s, ±1%
c) 振動加速度(峰值): (0.2~299.9)m/s2 , ±1%
d) 高頻包絡(判斷軸承與齒輪故障的指標): 0.01~299.00))m/s2 , ±1%
e)溫度: -70.0~380.0)攝氏度 ±0.2%
10)、工作溫度: (-40~80)℃。
11)、電池:3.7V/8000mAh鋰電池
12)、尺寸規格:230mm×160 mm×70 mm
13)、重量:約1200克(含電池)。
14)、連續工作時間:大于24小時
7.數字濾波功能
濾波器采用FIR數字濾波器,可在硬件濾波的基礎上對輸入信號進行數字濾波。
8.頻譜分析功能
對接入的振動傳感器信號進行頻譜分析,采用時域波形和頻譜圖對應顯示的形式。
9.軸心軌跡分析功能
對接入的2個振動傳感器信號進行軌跡圖顯示分析。
10.頻響測試功能
電平觸發,也可使用錘擊法進行頻響測試,采樣方式為超前采樣,觸發方式為力信號觸發,單次觸發、多次觸發。
11.顯示分析結果包括:階次顯示、頻響函數的實頻譜、虛頻譜、幅值譜和相位譜;相干函數;奈奎斯特圖等。
12.階次分析功能
階次分析采用跟蹤階次譜分析,可進行升降速測量。
13.相位轉速采樣方式:轉速跟蹤采樣;每轉采樣點數64;等角度采樣間隔5.625o;
14.轉速范圍:0-400000 r/min。
15.動平衡功能
使用影響系數法進行轉子的動平衡計算,包括單面動平衡和雙面動平衡。具有進行試重計算和平衡量分解等功能。
16.測溫功能
實時非接觸測量溫度,顯示溫度及其變化曲線。
17.數據保存與管理
每個分析界面都配備了數據保存的功能,可將測試數據保存至內置大容量內存。使用FAT32文件管理系統進行SD卡文件的管理,可視化的文件管理器功能,可顯示文件的大小和修改日期,支持打開、刪除測試文件等操作。
18.無線WiFi功能
內嵌WiFi模塊,可與計算機進行聯網,可進行數據傳輸和聯網操作。
